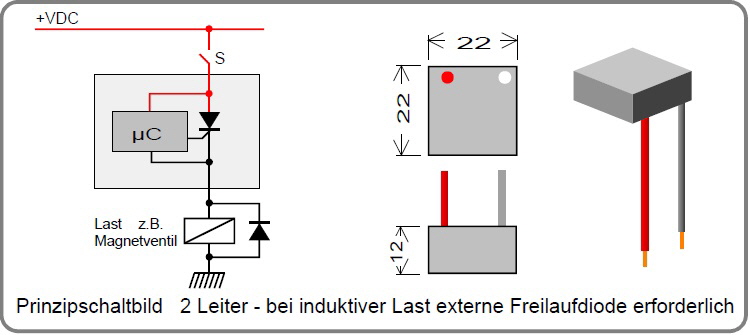

Schaltverzögerer 2-Leiter

Schaltverzögerer für Gleichspannung

2-Leiter Schaltverzögerer werden in Reihe zur zu schaltenden Last angeschlossen. Nach dem Einschalten der Betriebsspannung fließt zunächst nur ein geringer Strom, der nicht ausreicht die Last ansprechen zu lassen. Nach Erreichen der im Microcontroller hinterlegten Zeit wird die Betriebsspannung durchgeschaltet und die Last spricht an. Bei einer induktiven Last muß diese eine Freilaufdiode enthalten oder erhalten. Diese Module sind nur mit der Funktion “Einschaltverzögernd” lieferbar.

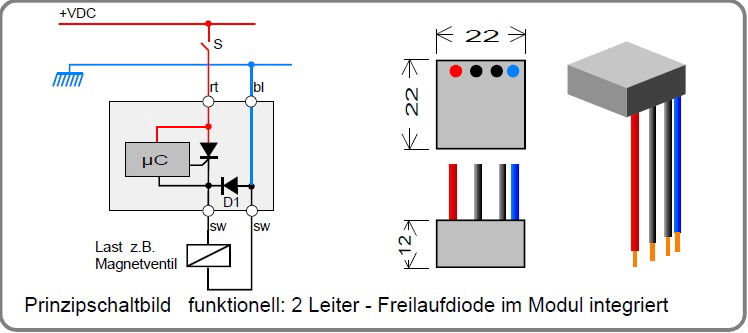

Schaltverzögerer 2 Leiter + Diode

Funktionell ist auch dieses ein 2-Leiter Schaltverzögerer wobei hier die Freilaufdiode im Modul integriert  und somit extern nicht erforderlich ist.

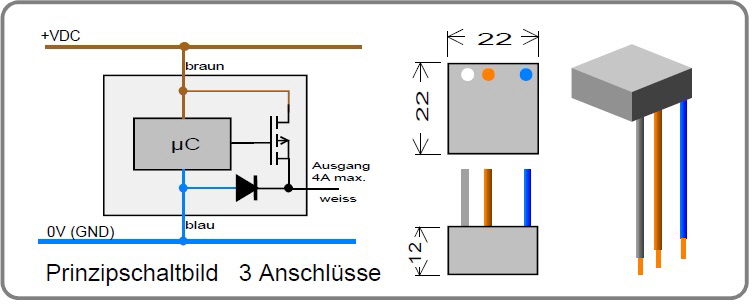

Schaltverzögerer 3 Leiter

3-Leiter Schaltverzögerer  werden mit den Funktionen “Einschaltverzögernd” - “Einschaltwischend” - “Verzögert Wischend” - “Taktgebend” gefertigt.

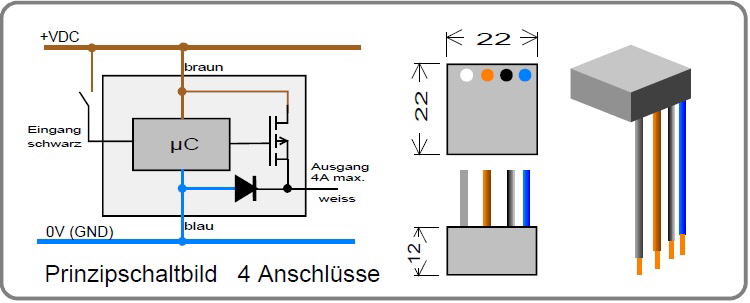

Schaltverzögerer mit Steuereingang

4-Leiter Schaltverzögerer verfügen über einen Steuereingang. Über diesen können Schaltabläufe gestartet, gestoppt oder anderweitig beeinflusst werden. Typische Anwendungen sind die Funktionen “Nachlaufend ohne Ansprechverzögerung” oder “Nachlaufend mit Ansprechverzögerung”, jeweils retriggerbar oder nicht retriggerbar. Zahlreiche andere Schaltabläufe sind ebenfalls realisierbar. Bitte fragen Sie einfach an.

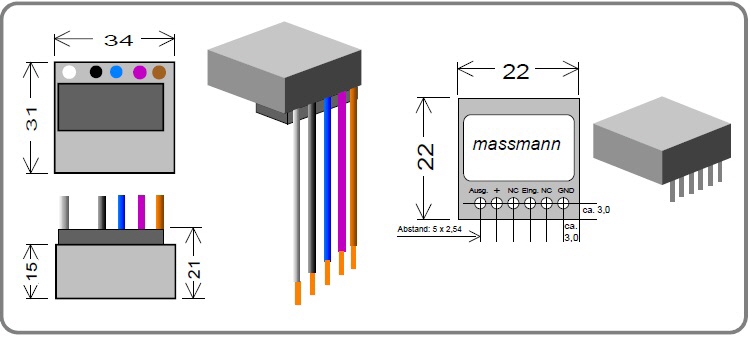

Relaismodul

Sofern ein Halbleiterausgang für Ihre Anwendung ungeeignet ist können obige Schaltungen auch in einem Vergußgehäuse mit eingebautem elektromechanischem Relais geliefert werden. Eine weitere Ausführungsvariante ist ein Vergußgehäuse mit Lötstiften zur Bestückung auf einer Leiterplatte. Einbau in ein Hutschienengehäuse TS35 eines oder mehrerer Module ist ebenfalls möglich.

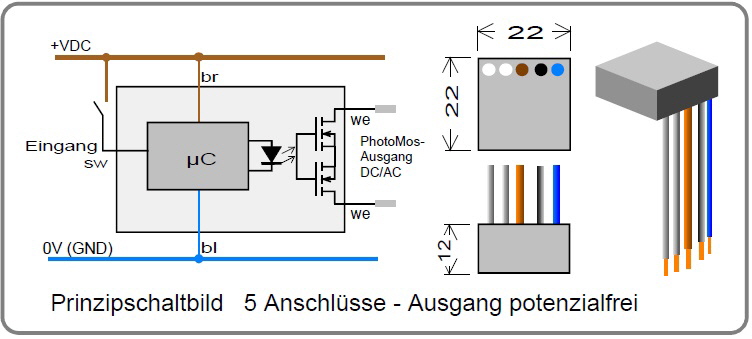

Schaltverzögerer PhotoMosRelais

Anstelle des Transistorausgangs können die Module auch mit einem potenzialfreien PhotoMos-Relais- Ausgang gefertigt werden. Damit kann sowohl Gleich- als auch Wechselspannung geschaltet werden.
Z.B. 400Vpp -120mA max. oder 50Vpp - 500mA max. Andere Spannungen / Ströme auf Anfrage.
